스마트홈 화분 자동급수 판넬 DIY

블로그에 정말 오랜만에 글을 남기는 것 같습니다.

이전 글이 작년 12월에 커피 머신 자동 급수 시스템을 구축했었는데 비슷한 방법으로 화분 자동급수 시스템을 만들어봤습니다.

사실 수도꼭지에 연결해서 쓸 수 있는 WI FI나 Zigbee 형태의 급수 기기가 이미 알리에서 저렴하게 판매되고 있지만,

스마트홈과 DIY는 또 직접 만드는 재미가 있으니 하이박스와 솔레노이드 밸브 그리고 디스플레이까지 어느 정도 구색을 갖춘 시스템을 직접 제작해 보게 되었습니다.

회로 연결이나 솔레노이드 밸브는 이전 커피 머신 글에서와 같습니다. 결국 솔레노이드 전원을 넣어줄까 말까를 스마트홈의 릴레이를 통해서 연결하면 되고 릴레이를 작동시키게 되면 밸브가 열리면서 화분에 물을 공급할 수 있게 됩니다.

각기 다른 화분 사이즈와 화분마다 물의 필요량이 다르기 때문에 4개의 밸브를 이용해서 4개의 독립적인 출수 시스템을 구성하였습니다.

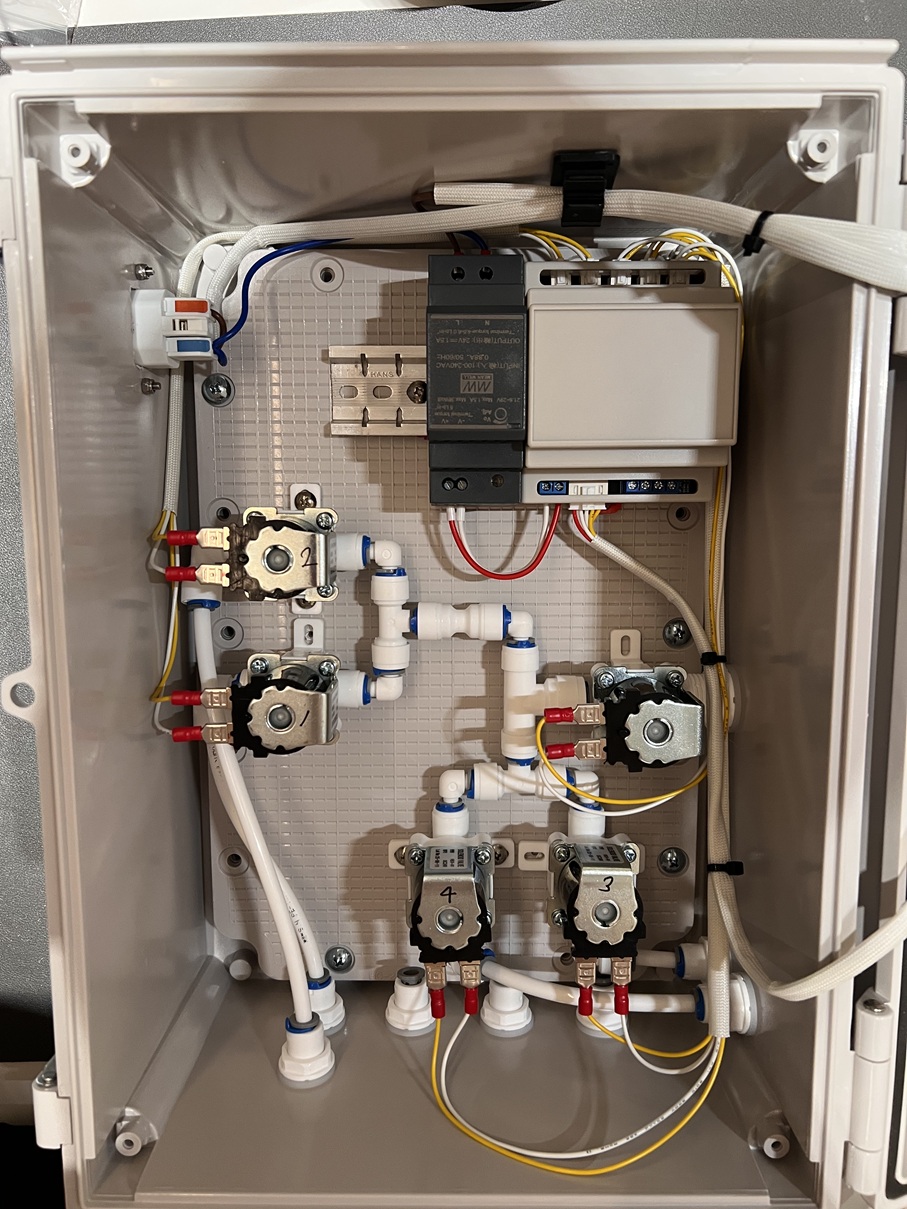

왼편으로 시스템의 주요 구성품인 솔레노이드 밸브와 전원공급 SMPS, 그리고 스마트홈 4채널 릴레이를 준비했습니다.

물이 다니는 수로는 이번에도 정수기 호스로 구성했고 가능하면 전기적인 부분과 물 부분을 격리 시키고 싶었지만 작은 하이박스 내에서는 공간 제약이 크기에…

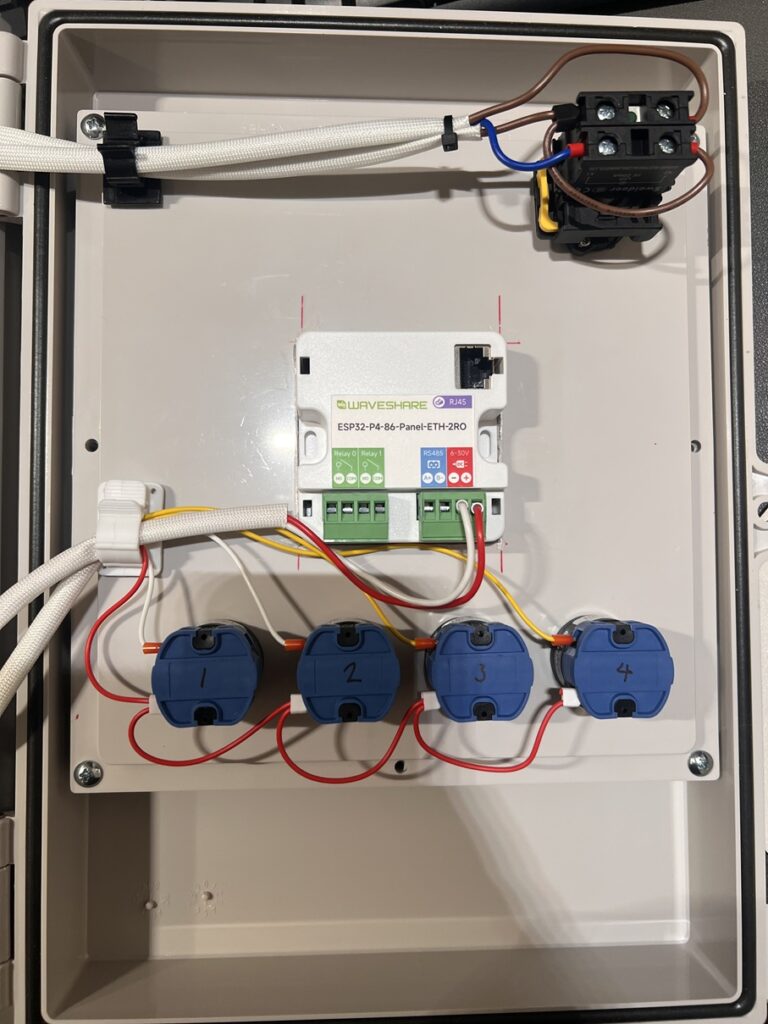

오른편으로는 전면 패널을 위한 부품들이 위치해있는데 전원 버튼과 가운데는 터치 디스플레이 그리고 스마트홈 자동화 뿐만 아니라 직접 수동으로 급수를 할 수 있는 스위치를 구성하였습니다.

그래도 전면에 뭔가 있어야 그럴싸해 보이기 때문에 억지로라도 버튼과 스위치 그리고 디스플레이를 달아봤어요.

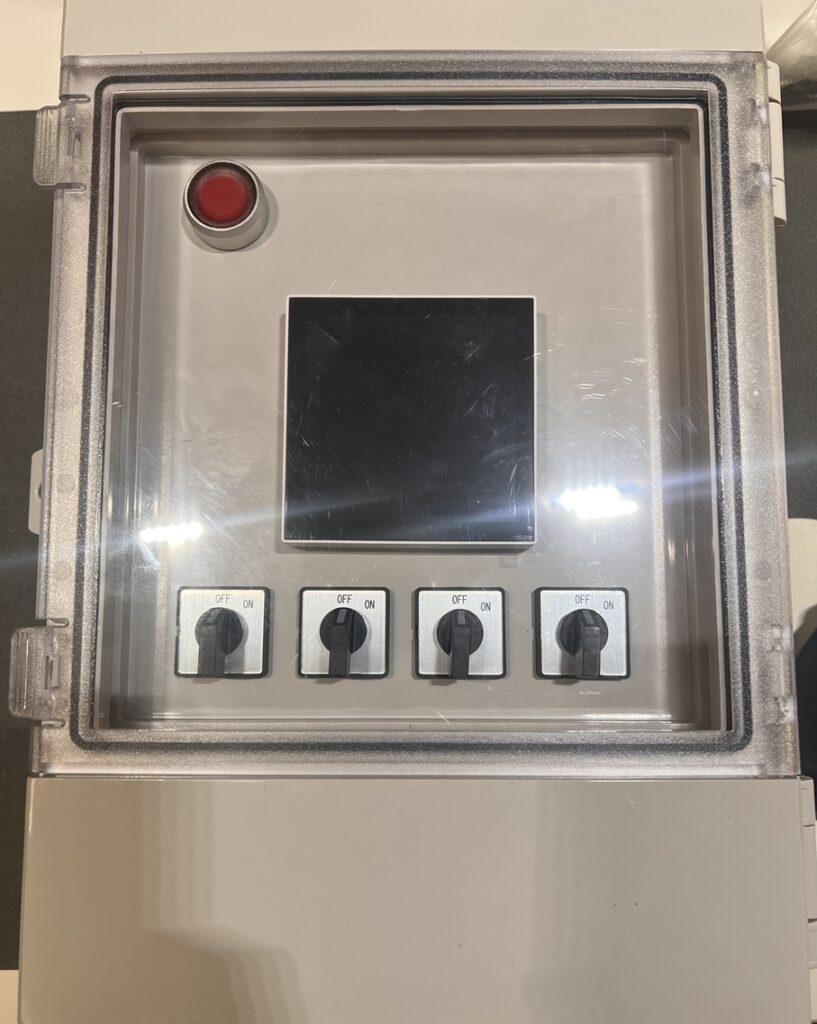

각 4개의 밸브를 수동으로 오픈해서 급수할 수 있는 스위치와 가운데 디스플레이는 화분에 사용하고 있는 토양습도 센서에서 온도와 습도를 표시해 주고 타이머 급수를 할 수 있게 구성하려고 합니다.

그리고 빨간 버튼은 전원 버튼이에요.

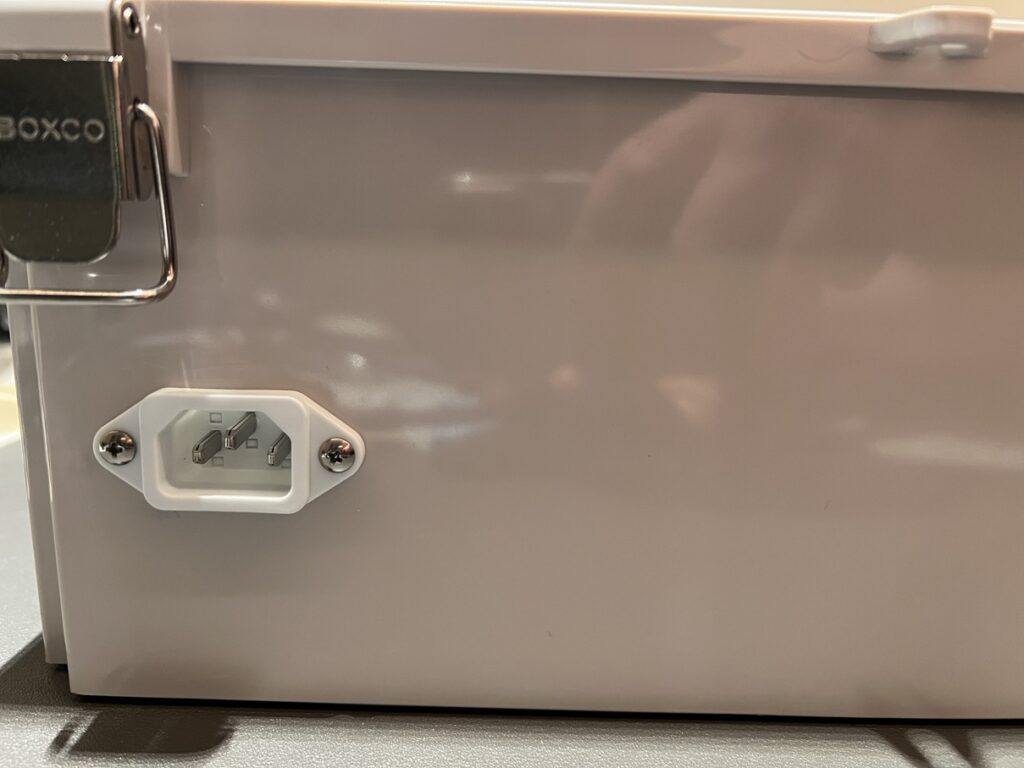

하이박스 옆면으로 전원공급을 위해 주로 PC에서 주로 사용하는 파워 커넥터를 준비했습니다.

파워코드선을 통해서 220V의 선은 전면 패널 부 전원 버튼에 연결하고 버튼을 통해 전원공급이 시작되면 DC SMPS가 작동하여 디스플레이와 스마트홈 릴레이의 전원을 공급하게 됩니다.

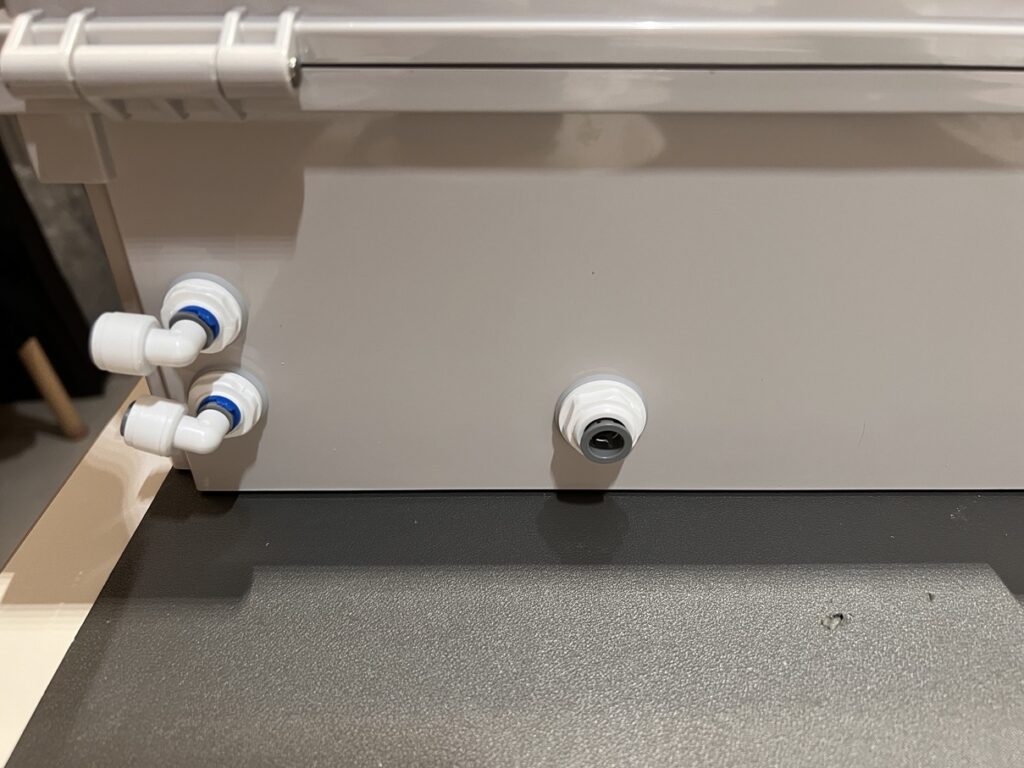

반대편 옆면으로는 입수구와 출수구 2개를 준비했어요.

입수구는 3/8인치 호스를 연결할 수 있게 준비했고 2개의 출수구를 준비했습니다.

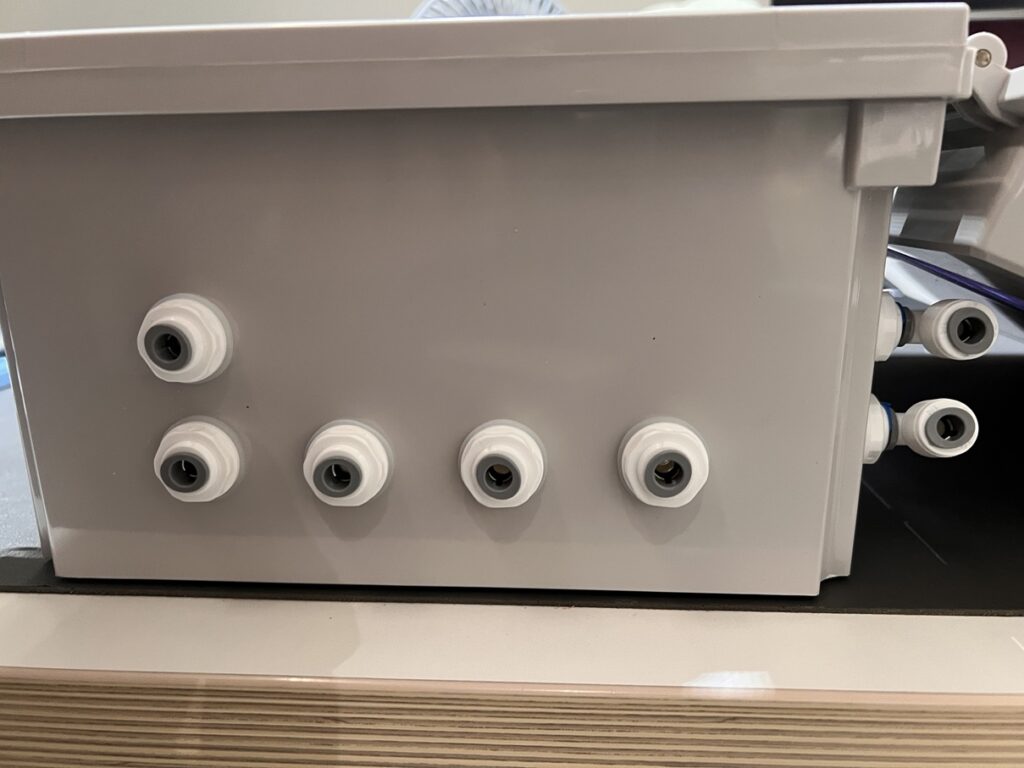

아래쪽에도 출수구 5개를 준비해서 총 7개의 출수구가 준비되어 있지만 내부에서 4개의 출수구만 밸브와 연결되어 있는 상태입니다.

전면 패널에 있는 수동 스위치로 스마트홈 연동 테스트를 진행해 보았고 스마트홈 대시보드에서도 이상 없이 반영되고 있습니다. 반대로 스마트홈에서 릴레이를 작동시키면 솔레노이드 밸브가 열려서 급수를 할 수 있게 되겠죠?

출수구에서 나오는 물이 호스를 통해 최종적으로 화분에 물을 공급하게 되는데 급수 노즐을 우선 2가지를 구매해 봤습니다.

역시 알리에서도 쉽게 구할 수 있는 것들이고 저는 타오바오에서 구매했습니다.

하나는 주위 원으로 물줄기가 퍼져나가게 되는 노즐입니다. 화분에 꽂아서 쓸 수 있고 물이 나오는 머리를 돌려서 수량을 조절할 수가 있습니다.

또 하나는 스프레이 형태로 미스트 분사를 하는 노즐인데 역시 머리를 돌려서 분사각도를 조절할 수 있습니다.

다만 베란다에서 물을 공급한다 해도 미스트 형식은 사방팔방으로 튈 거 같아서 써도 될지 모르겠네요.

물을 자유롭게 쓰는 공간이라면 미스트 형식이 좋을 것 같지만 바닥은 드라이하게 쓸 생각이라 우선 물줄기가 나오는 형태로 구성을 해볼까 합니다.

캡슐커피 머신 자동 급수와 화분 관개 시스템은 일반적인 가정에서 솔레노이드 밸브를 활용할 수 있는 대표적인 두 가지가 아닐까 싶은데요.

또 한 가지라면 어항의 자동 환수 시스템이 있을 거 같은데 안타깝게도 저는 관련 취미를 갖고 있지는 않아서…

또 다른 활용법이 있는지 계속 생각을 해봐야겠군요. ^^
