스마트홈 조명 인테리어 구성 방법 (2)

• 이전글 : 스마트홈 조명 인테리어 구성 방법 (1)

이어서 스마트홈 조명 인테리어 구성 방법에 대해서 계속 알아보도록 하겠습니다.
1편에서는 주로 인테리어 공사 없이 간단히 구축할 수 있는 디바이스들과 방법에 대해서 소개를 드렸었는데요.

2편에서는 인테리어 리모델링을 진행할 때, 즉 목공 공사까지 같이 진행하는 경우에 적용할 만한 방법들을 소개하고자 합니다.

스마트홈 조명 5. ZIGBEE LED 드라이버 활용

다섯 번째는 다운라이트 포함 다양한 형태의 매립등과 LED 조명모듈 설치 방법입니다.

앞서 1편의 다운라이트는 주로 Zigbee 통신 모듈이 탑재된 기성품의 다운라이트를 설치하는 형태였는데요. 이번에는 약간 다른 방식의 설치 방법입니다. 바로 Zigbee LED 드라이버를 활용하는 방법인데요.

zigbee 버전의 다운라이트는 아카라를 제외하고는 필립스 휴 포함 조명의 품질이 그렇게 좋지 않습니다. 또 만들어진 기성품을 그대로 설치해야 하지만 내가 특별히 원하는 다운라이트가 있다거나, 좀 더 좋은 품질의 일반 다운라이트와 조명모듈을 스마트홈에 연동해서 사용하고 싶을 때가 있습니다. 이럴 때 별도의 Zigbee LED 드라이버를 활용할 수 있는데요.

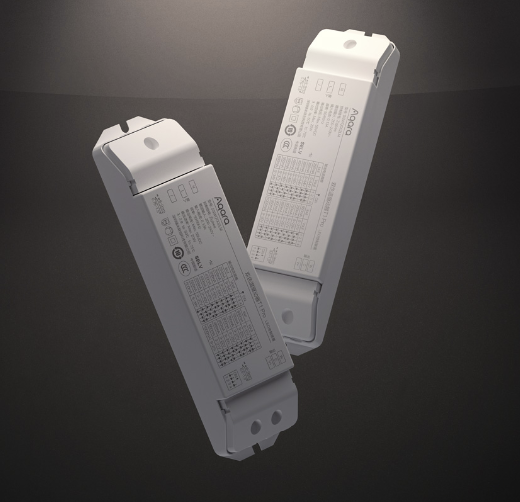

아카라의 20w T1 LED 드라이버를 활용해서 다양한 조명들을 연결할 수가 있습니다. LED 드라이버는 쉽게 말해서 형광등 안정기 같은 역할입니다. 또 SMPS라는 파워 역할을 하는 기기라고 생각하시면 됩니다.

가정에서 사용하는 교류 220v 전원을 LED 드라이버를 거쳐 DC 직류전압으로 변환시켜 LED를 드라이빙 하는데 사용된다고 이해하시면 됩니다.

보통 색온도 조절이 가능한 CCT 다운라이트의 경우 DC 직류 24v 전압이나 혹은 36v의 전압을 사용하게 되는데요. 이런 다운라이트는 저항 설계가 되어있지 않아서 정전류 드라이버를 사용해야 합니다.

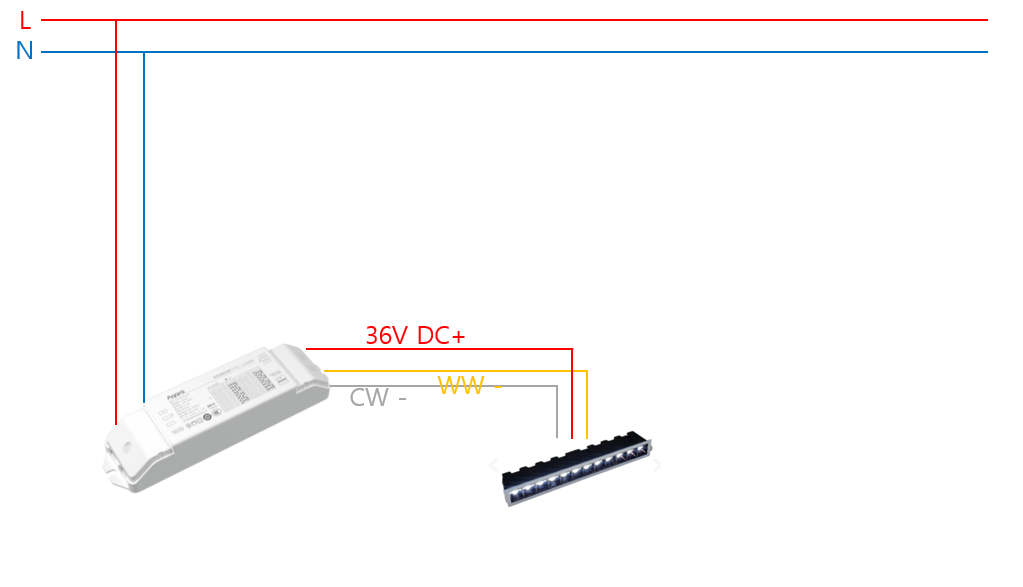

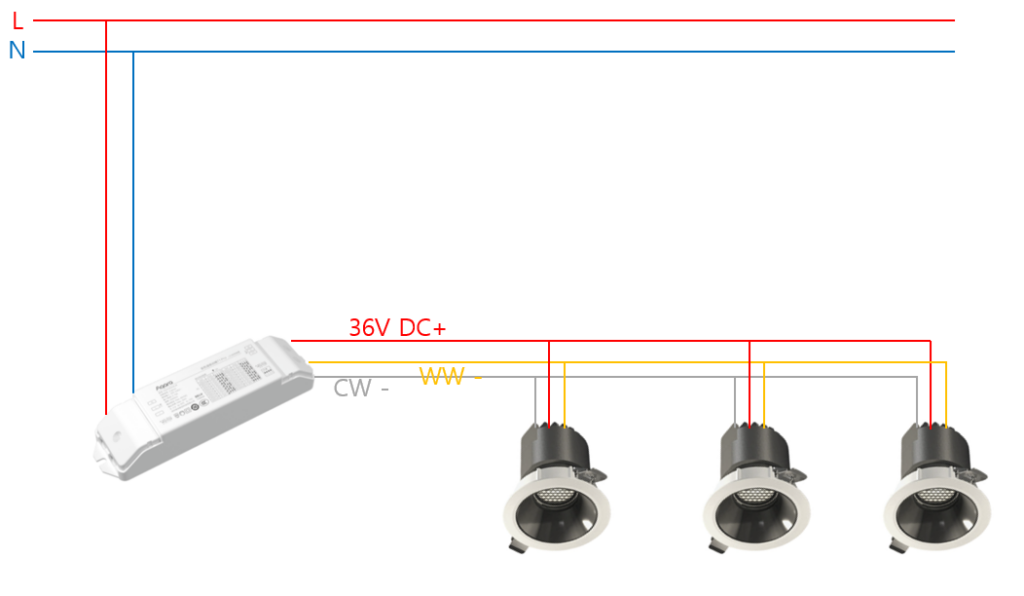

마침 아카라 T1 LED 드라이버는 이런 조명들을 20W까지 드라이빙 해주면서 드라이버 자체에 Zigbee 모듈이 탑재되어 있어 스마트홈에 연동할 수가 있습니다. 20W까지 파워를 공급할 수 있기 때문에 보통 3인치 다운라이트가 7W 정도로 계산한다면 위 배선도처럼 3개 정도를 드라이버 하나에 연결을 할 수가 있습니다.

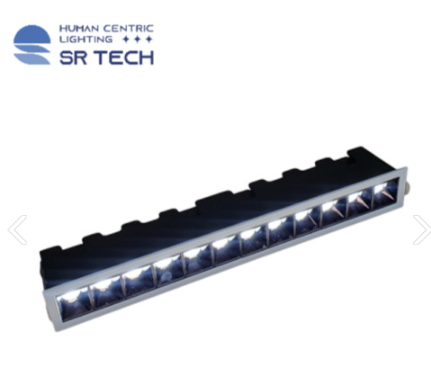

스마트홈 조명을 구축해 주거나 다양한 LED 조명을 판매하고 있는 에스알테크에서 이런 사각 그릴 형태의 다운라이트도 판매하고 있습니다. 이 역시 아카라 T1 드라이버를 통해서 연결하면 스마트홈 플랫폼에서 컨트롤이 가능해집니다.

위와 같이 조명 형태에 구애받지 않고 내가 원하는 DC 24v에서 59v까지의 LED 조명을 모두 스마트홈에 연동시킬 수 있게 됩니다. 특히 아카라 T1 드라이버 같은 경우는 블로그에서도 몇 번 언급한 LTECH라는 기업에서 만든 드라이버인데요.

LTECH 드라이버의 드라이빙 퍼포먼스는 상당히 괜찮은 부분이라 좀 더 다양하고 좋은 품질의 LED 조명을 스마트홈과 연동할 필요가 있다면 위와 같은 방식을 추천합니다.

단점으로는 아카라 T1 드라이버의 가격이 꽤나 비싸다는 점과 20W까지 밖에 지원하지 않으므로 작은 다운라이트나 펜던트 조명 등에는 사용하기 좋지만 대형 펜던트나 비교적 소비전력이 큰 LED 조명모듈은 사용할 수 없다는 점이 있습니다.

스마트홈 조명 6. ZIGBEE LED 스트립 컨트롤러 활용

여섯 번째는 Zigbee LED 스트립 컨트롤러를 활용한 설치 방법입니다.

LED 스트립은 간접조명이나 라인조명에 많이 활용되는 아이템인데요. 1편에서는 휴 라이트스트립이나 알리발 zigbee led 스트립 또는 아카라의 T1 스트립과 같은 이런 디바이스들은 모두 24v를 사용하는 LED 스트립과 Zigbee 스트립 컨트롤러, 24v SMPS 역할을 하는 파워 어댑터를 구성해서 기성품으로 판매하는 디바이스입니다. 이와 동일하게 Zigbee 스트립 컨트롤러와 SMPS를 별도로 구매하고 내가 원하는 LED 스트립을 구매해서 연결하는 방법입니다.

간접조명을 통해서 조도 확보가 좀 더 필요한 상황일 때 광량이 밝은 LED 스트립을 구매해서 구축할 수도 있고요. 또 조명 품질을 고려한 좋은 LED 스트립을 별도로 구매해서 설치할 수도 있습니다.

또 요즘 스마트홈 구축을 같이 진행하는 인테리어 업체의 경우 조명을 위한 단자함을 별도로 구성하기도 하는데요. 보통 단자함을 구축할 때도 사용하는 방식입니다.

특히 필립스 휴 라이트스트립의 경우 기본 2m에서 길이를 연장할 때마다 추가적으로 1m 익스텐션을 여러 개 추가 구매하거나 아니면 비싼 가격의 라이트 스트립을 다수 구매해야 하는데 이 방식에서는 하나의 Zigbee 스트립 컨트롤러로 보통 200w 이상까지 지원하기 때문에 좀 더 저렴한 일반 CCT 스트립을 20m 롤 단위로 구매해서 구성하시면 가격적인 면에서도 이득이 될 수 있는 점도 있습니다.

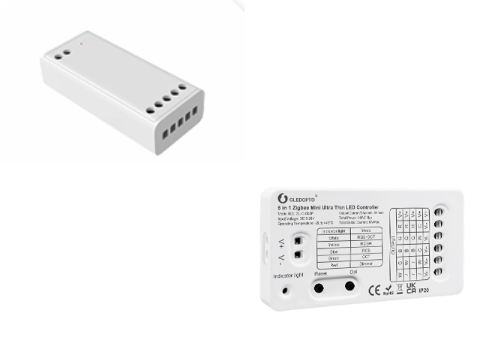

스트립 컨트롤러에는 역시 아카라 LED 스트립 컨트롤러가 있고, 알리에서 구매하실 수 있는 GLEDOPT사의 컨트롤러도 있습니다. 아카라 스트립 컨트롤러는 244w까지 지원되는 걸로 알고 있는데요. 국내에서는 보통 이 Zigbee 스트립 컨트롤러와 SMPS를 같이 별도의 단자함에 구성하고 DC 배선만을 천장에 던져서 조명을 구축하기도 합니다.

SMPS는 여러 브랜드 제품이 있는데요 모두의 스마트홈 카페에서는 유니온 SMPS가 많이 거론되는 걸로 알고 있습니다. 저는 SMPS는 보통 대만 회사인 민웰 제품을 많이 사용합니다.

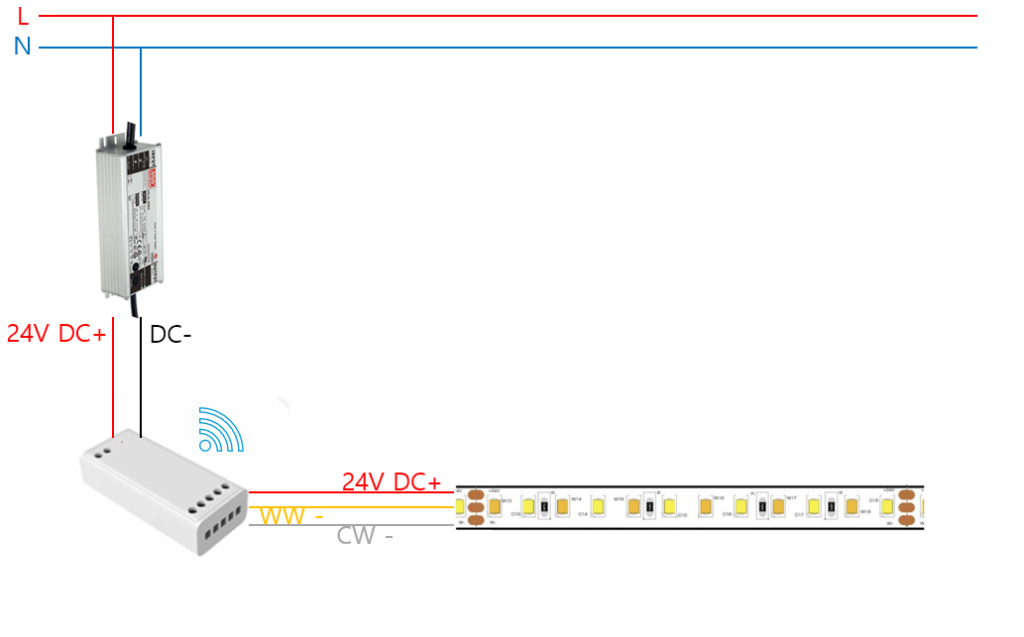

220v의 교류 전원이 24v smps에 전원 공급을 하게 되고 smps 출력단을 zigbee 스트립 컨트롤러에 연결하고 스트립 컨트롤러에서 스트립에 연결하게 되는 형태입니다.

SMPS의 용량은 사용할 LED 스트립의 소비전력을 계산하셔서 최소 +20% 정도 여유 있는 용량의 SMPS 사용하는 것을 추천드립니다. 예를 들면 거실에 설치할 간접조명의 스트립 소비전력이 1M당 20w씩 5M를 설치한다 하면 120w에서 150w 정도의 smps를 구성하시면 됩니다.

스트립에 사용하는 smps는 보통 정전압 smps를 사용합니다. 24v라는 전압을 출력해 주면서 연결된 부하의 필요한 소비전류에 따라서 알아서 공급하기 때문에 부하의 소비전력보다 여유 있게 구성하시면 됩니다.

최근 국내 조명 인테리어는 다수의 다운라이트를 설치하는 경우가 많아졌죠. 적게는 10개가량부터 공간에 따라서 수십 개를 설치하기도 합니다. 일반적인 다운라이트라면 보통 저항이 없이 설계되기 때문에 정전압 방식의 드라이버나 SMPS를 사용한다면 과전류로 LED가 타버립니다.

앞서 소개한 T1 LED 드라이버의 경우 정전류 방식이면서 최대 20w까지 지원하기 때문에 많아야 3개 정도의 다운라이트를 연결할 수 있고, 여러 개의 다운라이트를 모두 T1 LED 드라이버로 설치할 경우 필요한 드라이버 개수도 무시 못하는 부분인데, 이런 문제를 해결할 수 있는 것이 저항이 설계된 다운라이트를 LED 스트립 컨트롤러와 SMPS로 같이 이용하는 것입니다.

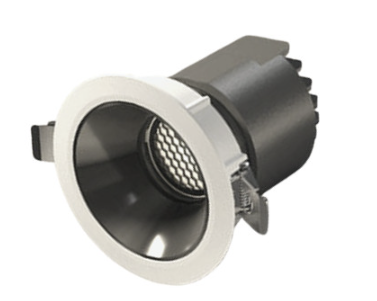

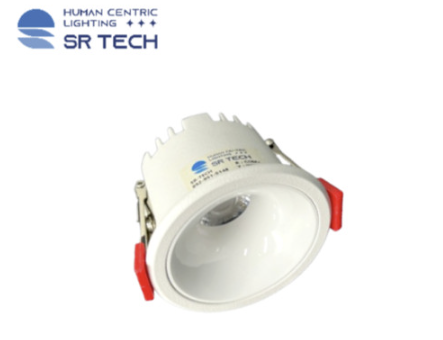

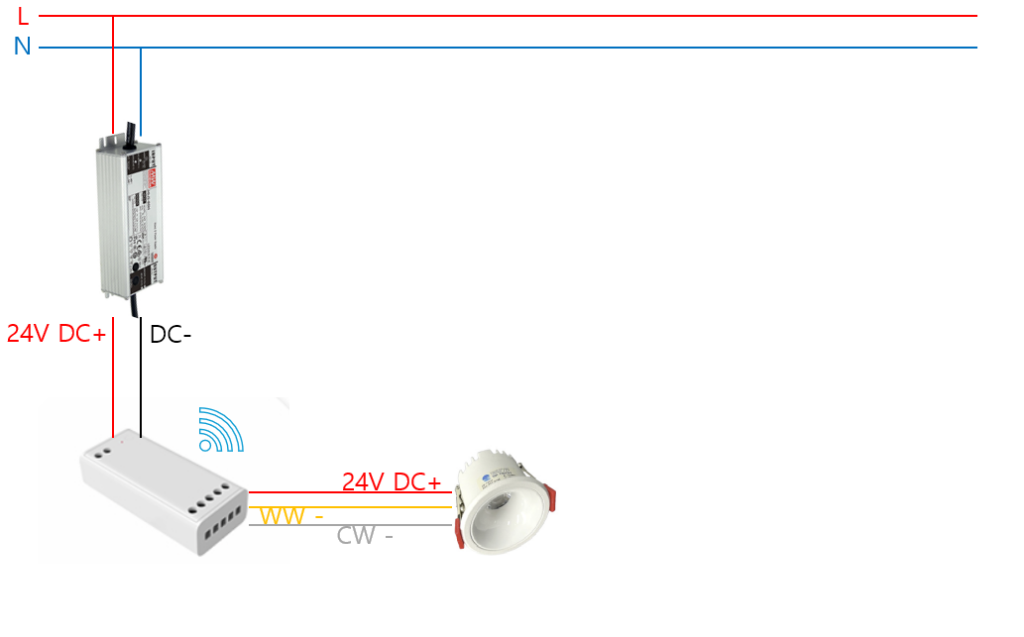

에스알테크에서는 이런 스마트홈 유저들의 수요에 맞춰 2인치의 정전압 전용 다운라이트를 판매하고 있는데요. 정전압이기 때문에 LED 스트립 컨트롤러와 정전압 SMPS를 이용할 수 있습니다. 극단적으로 거실 공간의 모든 다운라이트를 하나의 SMPS와 스트립 컨트롤러로 구성할 수도 있죠.

참고로 일반적인 다운라이트라면 위와 같은 연결 방식은 사용하면 안 됩니다. 위에서 말씀드렸다 싶이 과전류로 LED가 타게 돼버리고 정전압 방식의 저항이 설계된 다운라이트만 위와 같은 구성으로 사용할 수 있는데 아마 국내에 정전압 호환이 되는 다운라이트는 잘 없을 겁니다. 저는 에스알테크와 인테리어쇼의 2인치 다운라이트만 알고 있어요.

스마트홈 조명 7. 융 스위치 활용

일곱 번째는 위 두 가지의 방식의 단점을 보완하는 스위치 활용입니다.

스마트 스위치를 제외하고는 모두 가지고 있는 단점 중 하나는 벽 스위치와 직접적으로 연결되는 디바이스들이 아니기 때문에 조명제어를 스마트홈 플랫폼에서만 가능할 수 있다는 점입니다. 즉 우리가 평소에 조명을 수동으로 켜고 클 때 사용하던 벽 스위치를 활용하기 위해선 비슷한 모양의 Zigbee 무선 버튼을 설치해서 벽 스위치처럼 사용해야 하는데요.

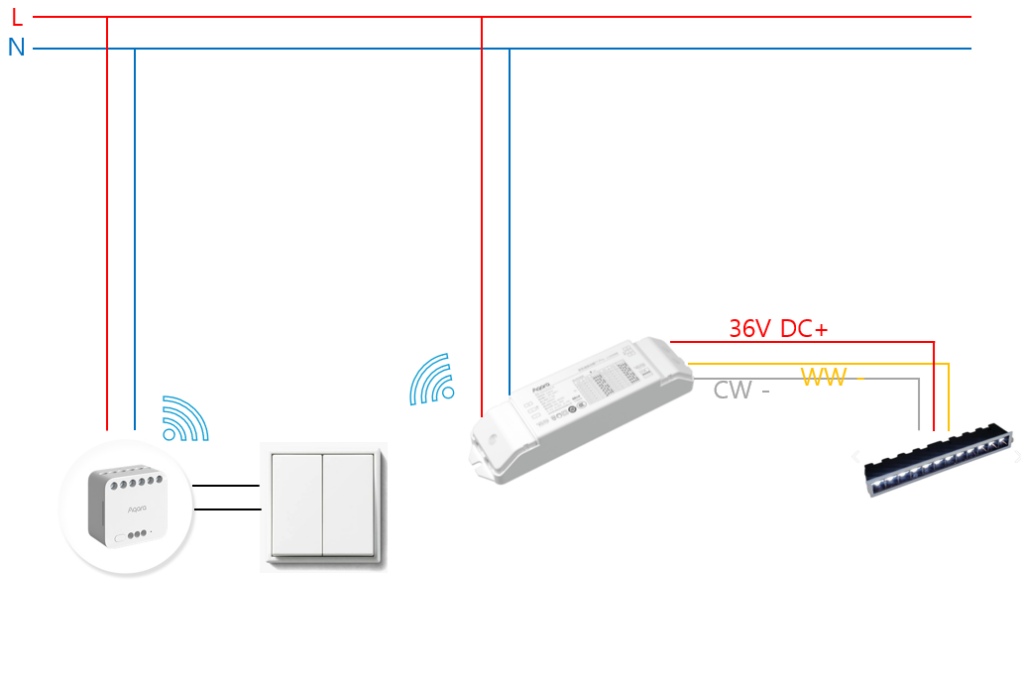

이왕 무선 버튼을 활용해야 한다면 또 다른 방법으로 블로그에서도 소개 드렸던 이너 릴레이를 활용하면 일반 벽 스위치를 통해서 조명제어를 할 수 있게 됩니다. 일반 벽 스위치를 활용해서 인테리어를 구성할 수 있는 게 어쩌면 장점이 될 수도 있는데요. 최근 인테리어에서 떠오르는 독일의 융 스위치를 설치할 수 있기 때문입니다.

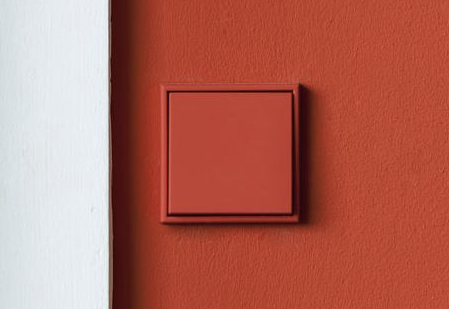

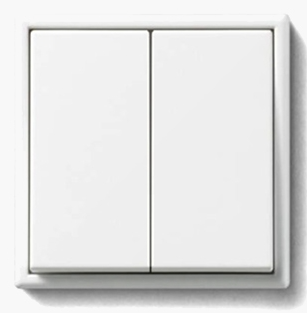

융 스위치는 유럽형 스위치로 정사각 형태의 디자인을 가지고 있는데요. 원래 이전까지는 극 소수의 인테리어에서 융 스위치를 설치하곤 했었는데 최근에는 국내에서도 인테리어에 많이 활용하는듯합니다.

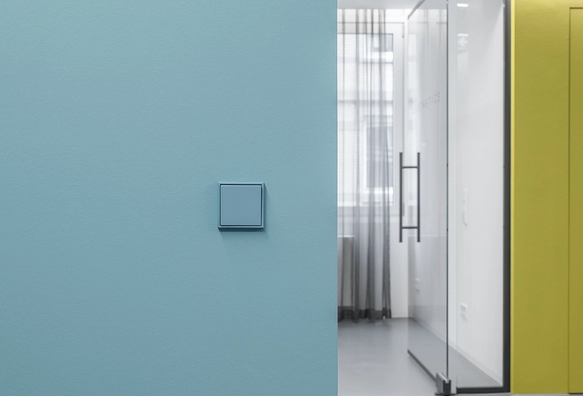

기존에 국내에선 볼 수 없었던 깔끔하고 색다른 디자인으로 인테리어에서 많이 사랑받고 있는데, 최근 신축 아파트도 유럽형 스위치의 유행을 아는 것인지 정사각 디자인 형태의 벽 스위치를 설치하는 경우도 많은듯합니다.

이너 릴레이는 블로그에서도 피바로 임플란트 편에 잠깐 소개되었던 아카라의 T1 듀얼 릴레이나 혹은 Shelly의 i4라는 모델도 있고 피바로의 더블 스마트 모듈 또 알리에서 구할 수 있는 moes의 이너 릴레이 등 다양하게 있습니다.

그 밖의 기타

그 밖의 방법으로는 스마트홈 디머 디바이스를 사용할 수 있는데 디머는 국내 스마트홈 조명 인테리어에서 활용하는 사례를 많이 못 본듯합니다. 디머가 활용하기 어려운 이유도 있고요. 자세한 디머 얘기는 아래 별도로 링크를 달아두도록 하겠습니다.

• 스마트홈 조명 | 피바로 디머 | LTECH LED드라이버

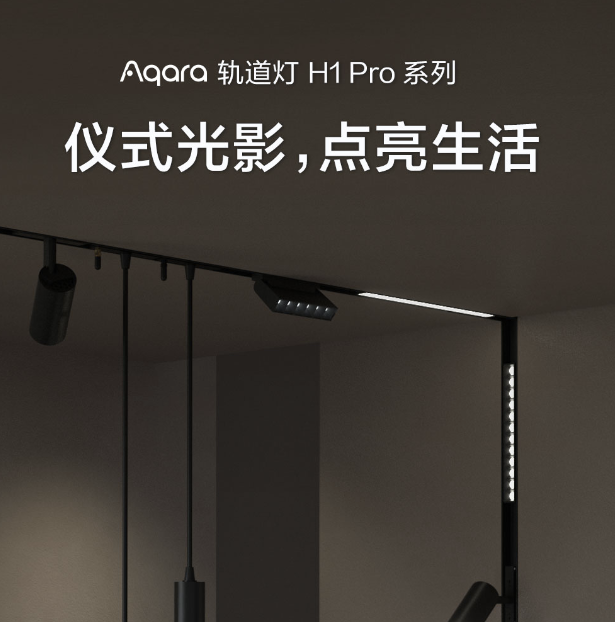

또한 위와 같이 마그네틱 레일 조명을 활용할 수도 있는데요. 이 제품 또한 알리에서 Zigbee 모듈을 탑재한 채로 구매할 수 있습니다. 아키라 또한 레일 형태의 조명 디바이스 라인들을 가지고 있고요. 이런 형태의 제품들은 기성의 스마트 다운라이트와 비슷한데 레일을 매립하기 위해서 목공 공사가 필요하게 되죠.

물론 일반적인 마그네틱 레일 조명을 스마트홈에 연동할 수 있는 방법도 있습니다. 다만, 실제 인테리어 사례에 있는지는 잘 모르겠어요.

---

2편까지 최근 국내에 스마트홈 조명 인테리어를 구축하면서 많이 소개되고 있는 디바이스와 내용들을 알아보았습니다. 1편과 2편이 사실 비슷하게 느껴지실 거예요.

1편이 비교적 간단하고 기성품 디바이스를 활용한 구축이라 하면 2편은 역시 기성품이지만 좀 더 다양한 형태의 조명을 활용할 수 있는 구축 방법을 정리한 걸로 보시면 될 것 같습니다.

아직까지 국내는 다양한 조명모듈의 형태보다는 스트립의 간접조명과 다운라이트를 인테리어에 많이 활용하곤 하는데 조명에 진심으로 투자하시는 분들은 해외에서 다양한 일반 조명을 수입해서 스마트홈에 적용하는 사례도 있는 만큼 국내 조명 인테리어가 다양성을 가질 수 있도록 나날이 발전해갔으면 합니다.

스마트홈 조명 인테리어 구축 방법은 1편과 2편에서 소개한 방법 외에 다양한 방법들이 또 있습니다. 실제로 저희 집에서는 일반 DALI 조명을 스마트홈에 적용해서 사용하고 있습니다. DALI에 대해서는 블로그에도 대략적인 소개 글을 올려두었으니 참고해 보셔도 좋을 것 같습니다.

• 스마트홈에서의 DALI 조명

이 글에서 소개한 방법이 정답이 아닌 스마트홈 조명에 관심 있으신 분들에게 또 하나의 참고가 되었으면 합니다.
